整機特點：
一、高精度
1.XYZ 軸采用臺灣上銀、銀P 級高剛性滾柱或德國英納、力士樂滾珠線軌，底座左右加寬，工件移動全行程支撐的床身機械結構，為高速高精切削提供有力保證;避免加工過程中的震動，同時具有較高的靈敏度和高精度，尤其適用于典型的曲面模具、曲面復雜的醫療產品模縣、精密零部件加工。
2.三采用臺灣上銀銀泰 C3 研磨級預拉桿，消除反向間除，采用日本 NSKNICAH 精密級軸承，X、Y、Z6軸承設計抑制熱延伸，絲桿預拉處理，防止熱變位，提供出色的機床定位精度和剛性:
3.零配件材料提高要求，加工精度提高級別，裝配調試照作業標準提高級別;
4.標配主軸加大的恒溫油冷機，保證主軸的熱穩定性，保證產品長時間加工刀具位置度、形位公差的穩定性，保證Z方向的加工精度。
5.可選配光柵尺，實現全閉環控制和定位，達到三次元的精度。
二、高效時率；
1、三快速進給 30-48m/min，三軸切削進給 2m/min;可選合灣變頻刀庫，刀臂由變頻控制，配置了雙重速度的換刀系統實現重刀穩定換刀，標準較輕的刀具則高速換刀，提高產品加工效率;機床加工在速度和零件質量方面讓用戶的更有優勢.
2、主軸標配BT-40 直聯 12000 轉，可選配 T40 直聯 10000 轉、15000 轉:可選內裁式 BBT40 電主軸 16000 轉:20000-24000 轉高速電主軸，功率達到 20-24kw，扭矩 30-36.8Nm 主軸直徑 150mm，振動小、噪音小、發熱量少，適合高速加工，加工表面高光潔度，高轉速還能大扭矩輸出;主軸拉刀力(1800-2400KG)，剛性加強實現高效加工，能夠保證較高的的金屬材料去除率和高品質的加工表面光潔度。
三、高穩定性
1、可靠性和易維護性意味著華集機器可以保持多年精密度的穩定性和生產力，給用戶增加生產價值和投資回報率。華集定制的配件都已在市場驗證成熟，優先采用歐洲、日本的零配件，規劃配件多年后還保持穩定；
2、電控PLC的控制和機械設計上做好全方位保護，刀庫標配全封閉，保證各功能穩定。
3、絲桿、導軌護罩做迷宮密封保護，保護精密零部件，保證機械精度的穩定和壽命。

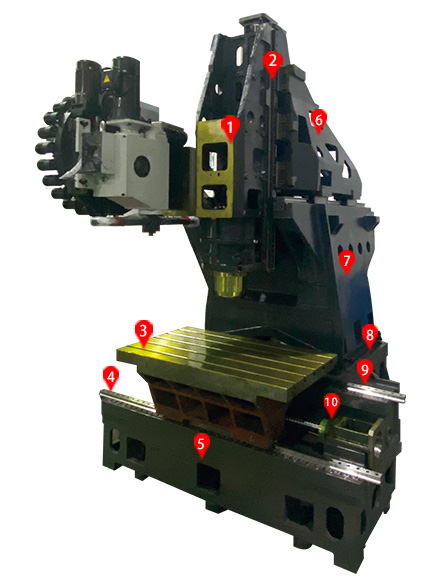

光機特點：
1、主軸箱內置獨立冷卻系坑，控制主軸頭溫度在合理范圍，減小主軸熱延伸，并通過特有的方法抵消主軸的熱延伸，確保加工精座:主軸鼻端有獨特迷宮吹氣裝置，有效保護主軸:
2、Z軸線軌裝在主粕箱上，縮短主軸中心與機身距離，具有超強的剛性表現;
3、工作合獨立在底座上，提供全行程支撐，保證工作臺和工件在加工范圍內始終處于完全支撐工況，徹底避免傳統“Q”型立式加工中心工作臺移動到最左最右時懸垂的缺點，保證高靜、動態精度，多年使用，仍擁有最佳的精度。
4、三軸標配滾柱線軌，高承載負荷，提高大扭力切削和抗振能力強，選配滾珠線軌，高讀廖擦力小、反應靈敏加速快且定位精度高Z軸采用6滑塊，剛性加強。
5、 底座：超寬的底座設計，底座給于X軸全行程的支撐，最大工件承重 1000kg，工作臺離地降低，工作臺離門邊距減小，操作作舒適，降低機床重心，提升機床的穩定性;
6、結構：機體結構設計先進、成熟、穩定，有限元分析優化設計的鑄錢床身，高剛性及熱性能穩定的機床結構，床身內部布置加強筋，床身結構厚重
7、立柱：H形立柱的高速機結構，超寬立柱，加強剛性和抗彎、抗扭性能:應面通過刮研配合固定在床身上。立柱內部采用“米”字筋加強結構，其剛度和抗震性好，有效得增加了京柱的剛性。
8、鑄件：機床床身采用精密 HT300 高牌號鎮錢鑄件全部經過回爐應力消除，與時效處理。確保機臺能長期保持高精度及使用壽命。傳動部件的三軸電機座、尾蹤軸承陣加強設計。采用球墨鑄鐵獨立設計，加強精度穩定性和傳動剛性;
9、高低軌：X軸設計陪梯式線軌結構，防護罩930度斜坡，排屑流暢無滯留，白動落到排屑機上排出;
10、鏟花工藝：所有鑄件配合面采用現配鏟刮工藝，不用等高塊配，保證結合面結合點更實.
技術參數：
| 機型 | 單位 | DM-856 |
| 基礎規格 | ||
| X、Y、Z軸行程 | mm | 800X560X560 |
| 主軸鼻端到工作臺面（中心線） | mm | 130-690(160-720 電主軸) |
| 主軸中心到Z軸護罩面（工作臺面） | mm | |
| 工作臺尺寸 | mm | 1000X560 |
| 工作臺最大載重 | kg | 1000 |
| T型槽尺寸（寬×槽數×間距） | mm | 18x5x 100 |
| 主軸 | ||
| 轉速 | rpm | 10000，*8000，12000，*15000 |
| 電機功率MITSUBISHI | KW | 11，*15，"18.5 |
| 電機功率 *Fanuc | KW | 11，*15，"18.5 |
| 錐度 | BT-40，“HSKA 63，"BBT40 | |
| 直徑 | mm | 150 |
| 進給軸 | ||
| X/Y/Z/4/5軸電機功率 MITSUBISHI | KW | 2.0/2.0/3.0 |
| X/Y/Z/4/5軸電機功率 *Fanuc | KW | 2.0/2.0/3.0 |
| 導軌規格 | mm | 35/45/45 滾柱 |
| X/Y/Z滑塊數量 | 個 | 4/4/6 |
| 絲桿規格 | mm | 4016,4012 C3 |
| 定位精度 | mm | ±0.005 |
| 重復精度 | mm | ±0.003 |
| X/Y/Z/4/5軸軸最快進給速度 | m/min | 48 x 48 x 48，*36x 36 x 36 |
| 刀庫 | ||
| 換刀機構型態 | 刀臂式 | |
| 刀庫容量 | 支 | 24, *30 |
| 最大刀徑 | mm | 76/150 |
| 刀長 | mm | 300 |
| 刀重 | kg | 8 |
| 換刀時間(刀到刀） | sec | 2.8 |
| 其它 | ||
| 空氣機壓力 | kgf/cm2 | 7 |
| 電力需求 | KVA | 20 |
| 機床凈重 | T | 6.2 |
| 外觀尺寸（長*寬*高） | m | 3.3(2.3+1)x 2.8 x 2.85 |
